北京瑞驰四方汽车技术有限责任公司
导航信号采集回放设备
Email PDF  Print
Rafavi导航信号采集回放设备

产品信息

Product model:
GPS AR 001
Model Year:
2023
Brand:
rafavi
Model:
便携式

Features

    便携式导航信号采集及回放设备可以完成30MHz—3.6GHz模拟信号的采集和存储回放，可以模拟仿真BDS、GPS、GLONASS和GALILEO多频点干扰信号
和欺诈信号，主要用于GNSS 设备与应用测试、汽车自动驾驶测试、导航干扰测试、导航欺诈测试等领域。

1.1 产品技术指标

  • 通道数量：双通道
  • 频率范围：30MHz～6GHz
  • 信号带宽：≤ 60MHz；
  • 量化：1、2、4、12位
  • 支持单频干扰、扫频干扰、调幅干扰、调频干扰、噪声干扰、脉冲干扰、多音干扰和伪码干 扰等多种压制干扰类型仿真
  • 输出信号功率：-30dB到-100dB
  • 标准存储容量：500G（可扩展）
  • 电源：AC200V—240V
  • 尺寸：270*200*50mm
  • 重量：≤2kg

1.2 装箱清单

序号

名称

数量

用途

1.

便携式导航信号采集回放设备

1

导航信号采集回放

2.

蘑菇天线

1

采集信号

3.

设备电源线

1

设备供电

4.

设备电缆

1

连接蘑菇天线和采集回放设备

5.

软件光盘

1

上位机软件及测试数据

6.

用户手册

1



7.

合格证

1



安装步骤

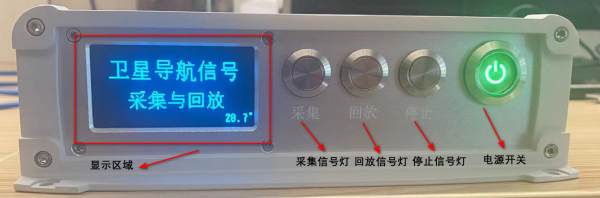

2.1 设备正面示意图
2.2 设备背面示意图

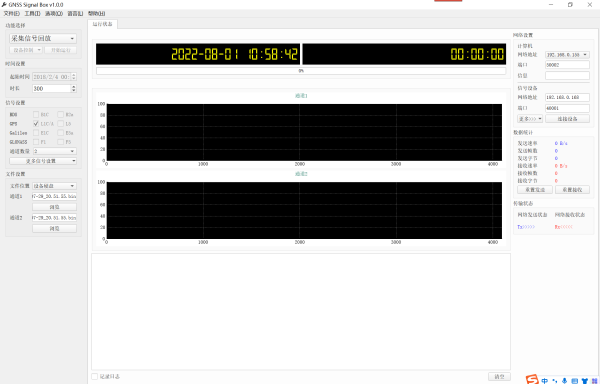

2.3 上位机软件界面

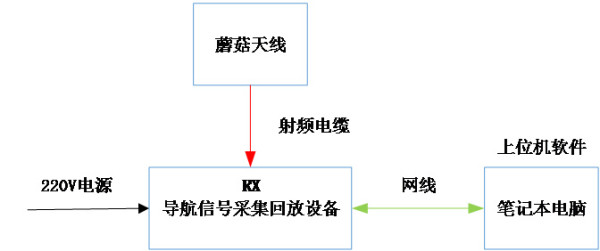

3.1 当用设备采集导航信号时，设备连接示意图
3.2 设备连接完毕，按下电源按钮，等待30秒，在计算机上打开上位机软件，进入软件主界面
3.3 在软件右侧网络设置区，进行网络设置连接。（参考注意事项第2条）
3.4 将本机IP与采集设备IP填入上位机软件，点击连接设备

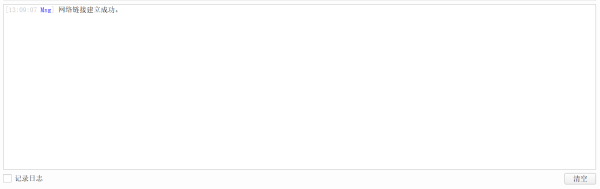

3.5 设备连接成功后，会在日志显示区显示连接成功，并在信息栏提示“0.0.0.0：2790”

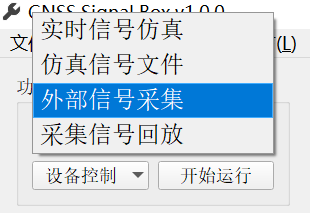

采集设置：3.6 在功能选择区，点击下拉菜单，选择“外部信号采集”

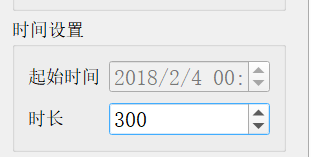

3.7 在功能选择区，可设置采集时长，单位为秒，例如设置300，即采集时长为300秒
3.8 在功能选择区，可以通过下拉菜单选择采集通道数（可选择单通道或双通道）

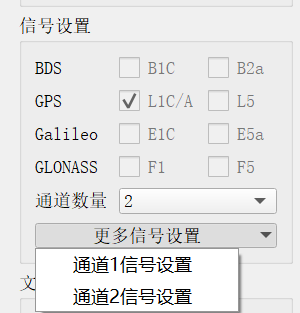

3.9 点击“更多信号设置”下拉菜单，进入每一个采集通道参数详细设置

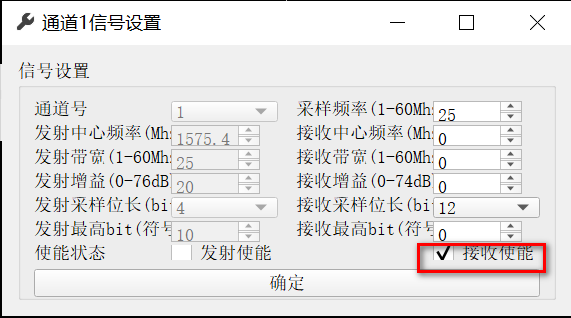

3.10 选择通道1信号设置，进入通道1参数设置页面，选择“接收使能”

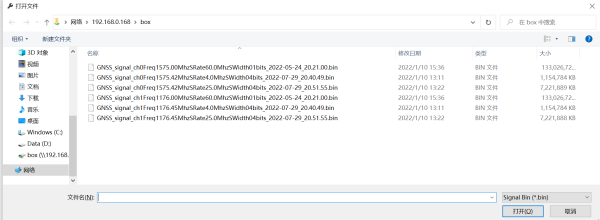

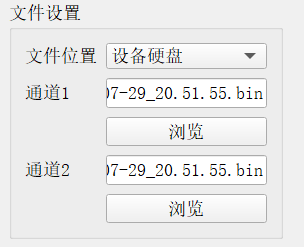

3.11 在功能设置区，可以通过文件设置，选择采集信号文件存储的位置
3.12 点击浏览，可以选择采集数据存储位置

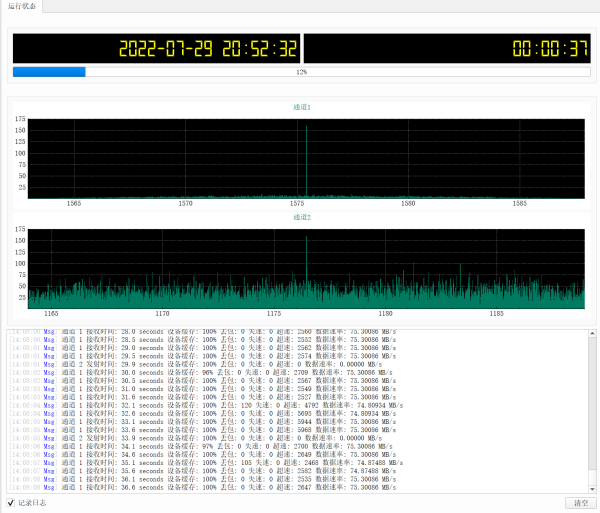

3.13 参数设置完毕后，按设置前面板“采集”按钮，设备开始按照设置参数采集数据，在日志显示区可以看到采集日志信息

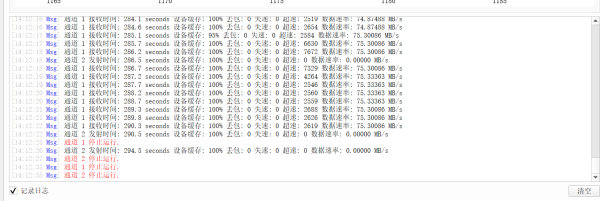

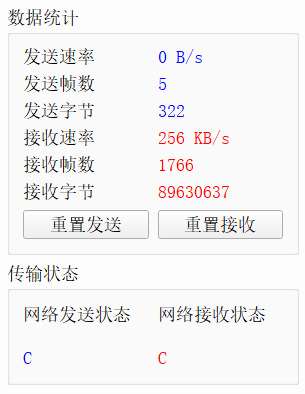

3.14 同时在数据统计区域，可以显示接收数据速率、帧数及字节等信息
3.15 点击设置面板“停止”按钮或软件功能选择区“停止运行”菜单，设置停止采集

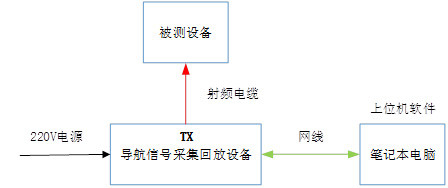

回放功能：4.1 当用设备做模拟测试源时，设备连接示意图

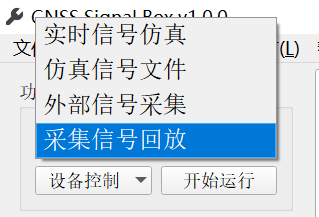

4.2 功能选择 在功能选择区，点击下拉菜单，选择“采集信号回放”
4 .3 在功能选择区，可以通过下拉菜单选择回放通道数（可选择单通道或双通道）
4.4 点击“更多信号设置”下拉菜单，进入每一个回放通道参数详细设置

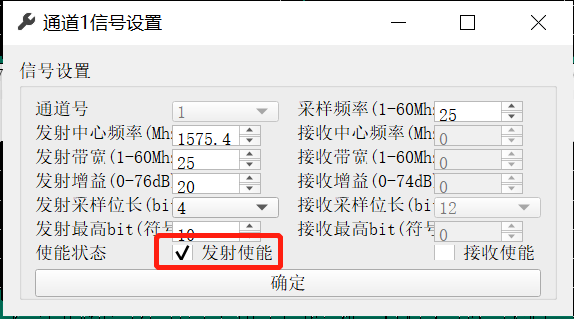

4.5 选择通道1信号设置，进入通道1参数设置页面，选择“发射使能”

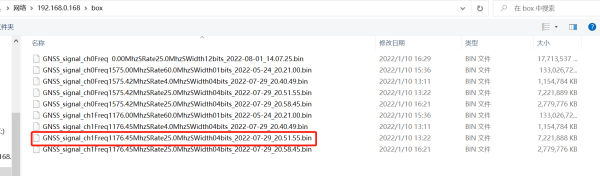

4.6 参数设置完毕后，在功能选择区文件设置，点击“浏览”，在硬件上选择要回放的文件

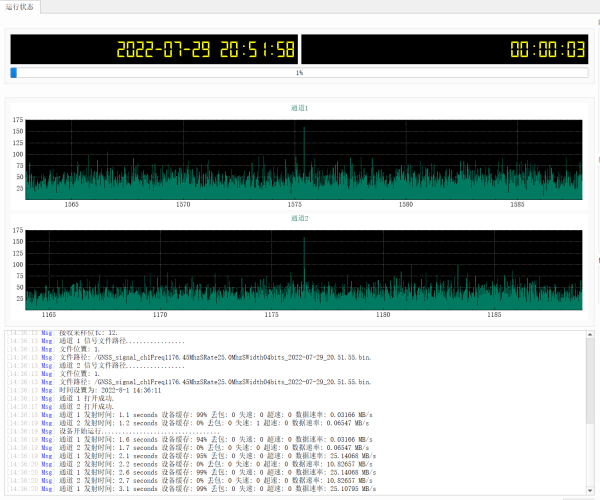

4.7 点击功能选择区“开始运行”按钮，开始回放
4.8 点击设置面板“停止”按钮或软件功能选择区“停止运行”菜单，回放停止

Matters need attention

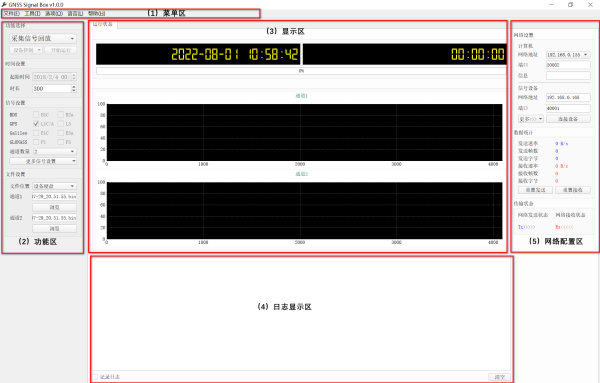

1.  上位机软件界面

  • 菜单栏：文件、工具、选项、语言、帮助功能菜单。
  • 功能区：包括功能选择、时间设置、信号选择、通道选择、文件设置等功能的设置。
  • 显示区：用于显示采集和回放的信号频谱图。
  • 日志显示区：用于记录显示操作设备的日志。
  • 网络配置区：配置网络参数，连接操作设备。
2. 在软件右侧网络设置区，进行网络设置连接

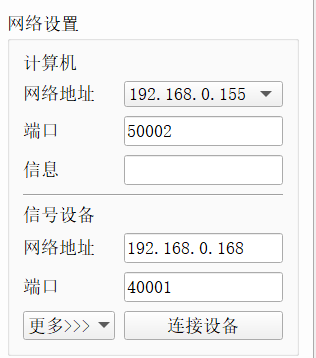

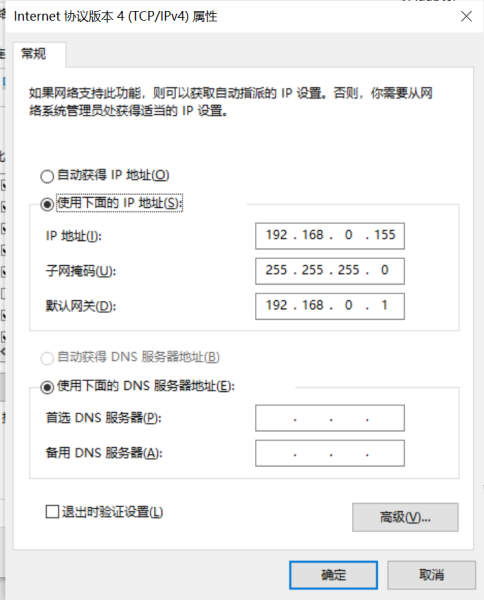

    采集设备默认的IP为“192.168.0.168”，端口号为“40001”；将本机计算机IP设置与采集设备同IP段（192.168.0.X）即可，端口号“50002”，如192.16.8.0.155。

3.  采集信号设置参数包含以下参数的设置：

  • 采样频率：1—60M
  • 接收中心频率：30MHz—6GHz
  • 接收带宽：1—60M
  • 接收增益：0—74dB
  • 接收采样位长：1、2、4、12bit
  • 接收最高bit：

完成设置后，点击确定后，参数保存，通道2参数设置与通道1参数设置方法相同。

4.  回放信号设置参数包含以下参数的设置：

  • 通道号选择:1
  • 采样频率：1—60M
  • 发射中心频率：30MHz—6GHz
  • 接收带宽：1—60M
  • 发射增益：0—76dB
  • 发射采样位长：1、2、4、12bit
  • 发射最高bit：

完成设置后，点击确定后，参数保存。

5.  回放设备连接步骤与采集设备连接步骤相同（3.2~3.5）

常见问题及解决方案
